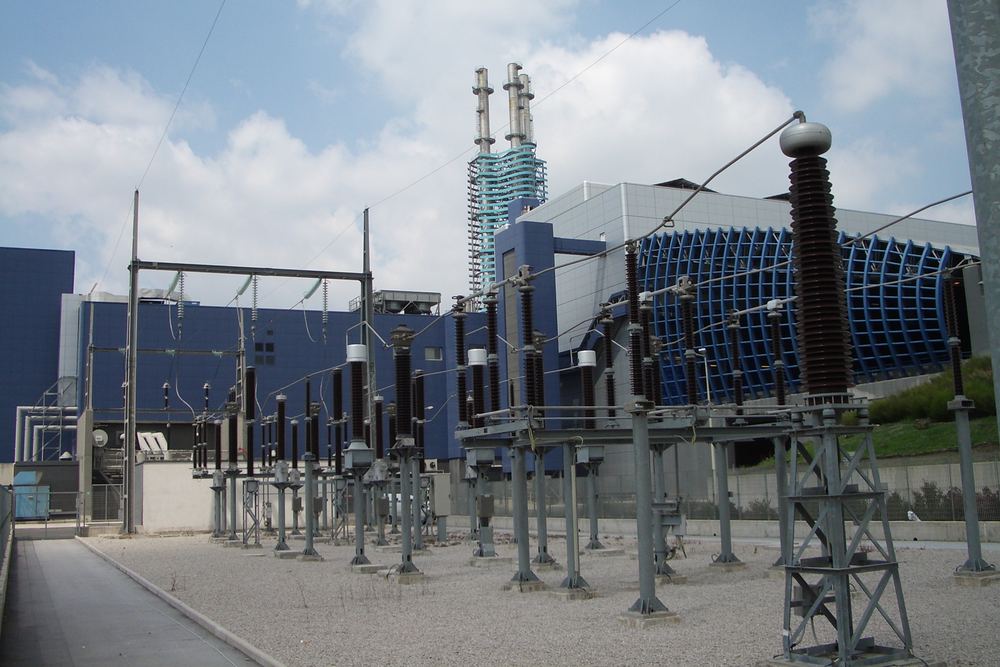

A2A Ambiente – Termovalorizzatore di Acerra (AT/MT)

Il cliente

Da quasi 15 anni la MA.DE. Engineering assicura la sicurezza elettrica del termovalorizzatore della A2A Ambiente, sito nel comune di Acerra in provincia di Napoli.

Il termovalorizzatore ha l’obiettivo di recuperare e trasformare in elettricità l’energia contenuta nei rifiuti non riciclabili, che vengono pretrattati negli impianti STIR regionali. Un sistema di controllo vigila in ogni istante sull’impianto, che viene bloccato automaticamente in caso di anomalie. L’impianto ha quindi la funzione di produrre energia elettrica e termica per la città, a partire dai rifiuti non utilmente riciclabili come materiali.

Il servizio

La verifica periodica di legge dai contatti indiretti su impianti di terra annessi a impianti elettrici alimentati con tensione superiore ai 1000 V è un onere di legge previsto dal DPR 462/01 (e richiamato dal Testo Unico sulla sicurezza D.Lgs. 81/08) a carico del datore di lavoro.

Nel caso di impianti dotati di stazione elettrica di consegna in AT (tensione >30 kV) connessa alla rete pubblica di Terna, il sistema in MT è alimentato dai trasformatori AT/MT di impianto.

In riferimento alla Norma CEI 99-3, è necessario garantire un impianto di terra che, in condizioni di guasto sul sistema AT (o anche su MT), non determini una situazione di pericolo per le persone. Per poter accertare il persistere dell’efficienza dei sistemi di protezione dai contatti indiretti per guasto monofase a terra sui sistemi AT e MT, sono previste sinteticamente le seguenti attività:

• reperimento dei parametri della corrente di guasto monofase a terra in AT e valutazione delle correnti di guasto relative alla rete interna MT;
• misure strumentali di impedenza totale di terra, di continuità ed ispezione a vista;
• misure strumentali delle tensioni di contatto con circuito di prova per simulazione guasto in AT;
• analisi dei risultati ed emissione del verbale finale, in coerenza con le disposizioni del DPR 462/01 e la norma UNI CEI EN ISO/IEC 17020 per gli Organismi di Ispezione.

Per maggiori dettagli sulle modalità operative si può consultare il Regolamento Generale delle Attività di ispezione.

Le misure

Nel caso di un impianto alimentato a 220 kV, le caratteristiche e la morfologia dell’impianto di terra disperdente devono garantire un basso valore di «Resistenza di terra» (Rt) per limitare il valore della «Tensione totale di terra» (UE). La sola misura della Rt non sempre è sufficiente e pertanto si ricorre alla verifica in campo delle tensioni di contatto simulando un guasto sul sistema AT.

Difatti, nel caso si verifichi un guasto monofase verso terra sul sistema a 220 kV, la rete disperdente sarà interessata da una corrente di corto circuito di valore pari a 20,8 kA con un tempo di estinzione di 0,55 s. Tale corrente provoca elevazioni dei potenziali di terra in tutta l’area del complesso in esame, con riflessi anche nelle zone esterne limitrofe.

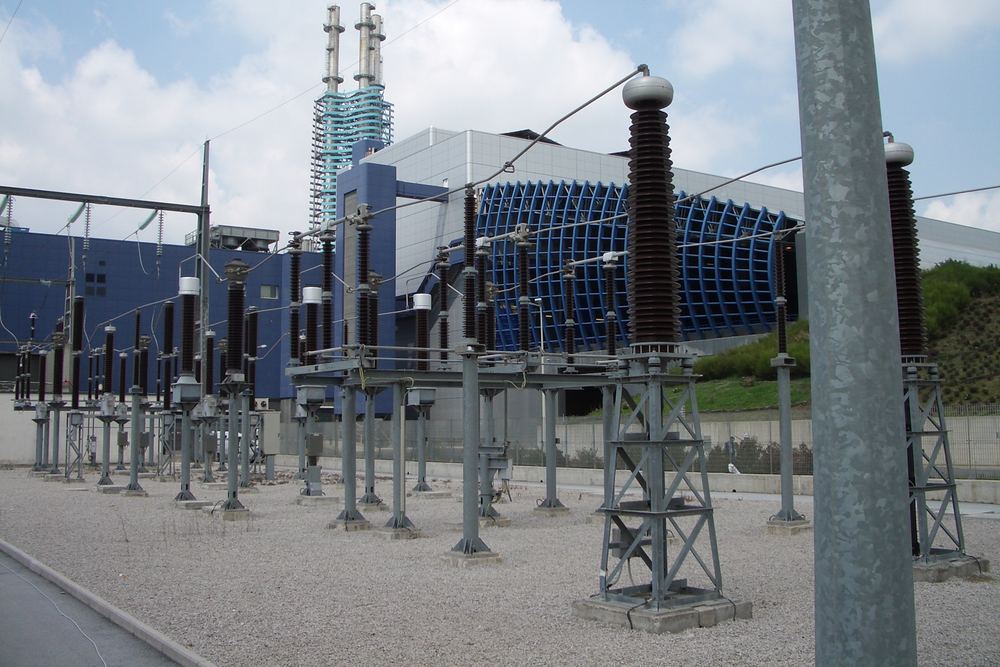

La misura delle tensioni di contatto ha permesso di verificare, con esito positivo, la mappa probante delle tensioni che si manifestano dentro e fuori l’area del termovalorizzatore, applicando una corrente di prova superiore ai 50 A come da indicazione della norma CEI EN 50522 (CEI 99-3). I rilievi sono stati effettuati in condizioni di tempo sereno e terreno asciutto. Non preoccupano i potenziali esportabili o importabili, essendo presenti interruzioni metalliche o giunti isolanti per le condotte dell’acqua potabile e del metano.
