ERG Solar Campania – Impianto fotovoltaico di Sessa Aurunca (SPG/SPI)

Il cliente

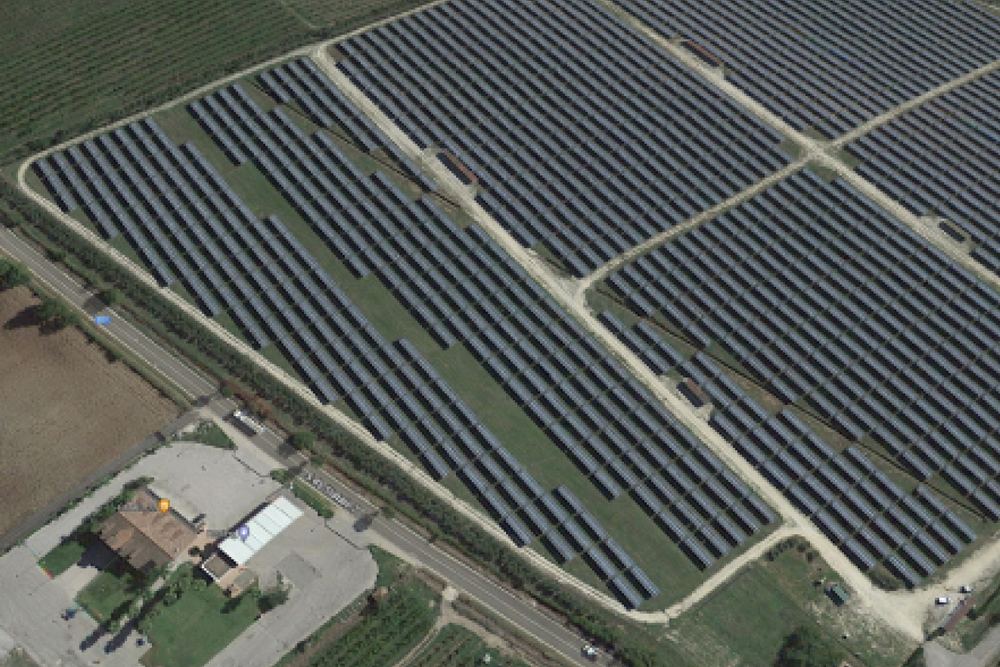

La MA.DE. Engineering è un riferimento per la verifica funzionale dei sistemi di protezione di connessione alla rete per l’impianto fotovoltaico da 6 MWp, ad oggi di proprietà della ERG Solar Campania Srl, sin dalla sua attivazione nel 2011.

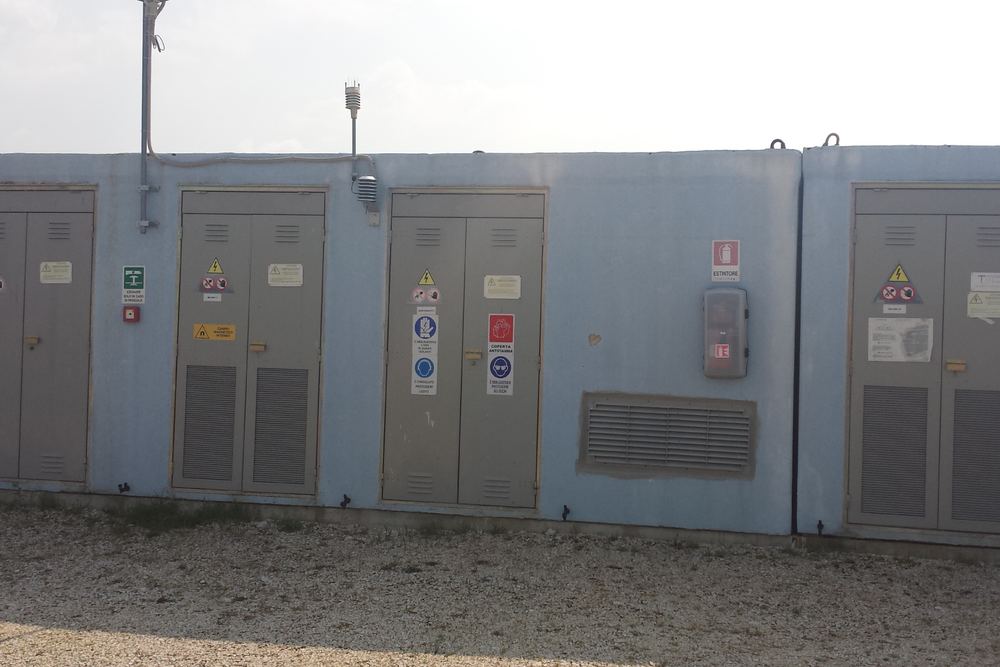

L’intero impianto di produzione è suddiviso in 7 sottocampi, connessi attraverso le 3 cabine di trasformazione MT/bt alla cabina di connessione alla rete pubblica di distribuzione in MT, sul cui quadro MT sono presenti sia il sistema di protezione generale SPG sia il sistema di protezione di interfaccia SPI.

Il servizio

La MA.DE. propone ai propri clienti le verifiche di funzionalità dei sistemi di protezione di interfaccia (SPI) e generale (SPG, per connessioni MT), sia in caso di prima attivazione sia in caso di controllo periodico, garantendo una comprovata esperienza tecnica oltre alla strumentazione adeguata conforme alle Norme CEI 0-16 e CEI 0-21.

L’Autorità di Regolazione per Energia Reti e Ambiente (ARERA) ha stabilito che gli impianti elettrici connessi alle reti di distribuzione dell’energia devono soddisfare specifici requisiti, sia nel caso di connessione alla rete in bt sia nel caso di connessione alla rete in AT/MT. A questo obbligo sono soggetti tutti gli utenti della rete titolari di:

• impianti di utilizzazione, senza eccezioni in base a potenza, dimensioni dell’impianto, interrompibilità dei servizi o altre caratteristiche specifiche;
• impianti di produzione, alle stesse condizioni;
• reti interne di utenza, come definite dalle vigenti disposizioni dell’ARERA;
• reti di distribuzione dell’energia elettrica nell’ambito della realizzazione e del mantenimento della connessione tra reti di distribuzione.

Le regole tecniche di riferimento per la connessione di utenti attivi e passivi alle reti AT/MT delle imprese distributrici sono definite dalla Norma CEI 0-16 (IV ed. aprile 2019 e s.m.i.). Per la connessione alla rete in bt vige invece la Norma CEI 0-21 (IV ed. aprile 2019 e s.m.i.).

Le misure

Nell’ambito della sostituzione del quadro MT della cabina di consegna del committente finale, affidata al nostro cliente, gli interventi pianificati hanno previsto la programmazione e la verifica funzionale dei sistemi di protezione generale (SPG) e di interfaccia (SPI) sulla linea di arrivo del distributore, in coerenza con le regolazioni da esso previste. Sulla base del piano di taratura dell’impianto fotovoltaico sono state anche programmate e verificate le protezioni sulle linee di collegamento con le cabine di trasformazione MT/bt dedicate ai sottocampi di produzione.

Le attività hanno previsto i seguenti punti:

• configurazione e verifica funzionale dei relè multifunzione SPG, per le soglie di sovracorrente di fase (50/51), direzionali di terra (67N) e di doppio guasto a terra (51N), e SPI, per le soglie di minima/massima tensione di esercizio (27/59), di massima tensione omopolare (59N), di minima/massima frequenza (81O, 81U) e di sblocco voltmetrico (81V);
• configurazione e verifica funzionale dei relè multifunzione sulle linee della rete interna MT, per le soglie di sovracorrente di fase (50/51) e di guasto a terra (51N).

Sono stati inoltre rilevati i tempi di apertura degli interruttori ed è stata effettuata la verifica di coerenza dei circuiti amperometrici e/o voltmetrici con iniezione al primario di TA, TO e/o TV.
