GRADED SpA – Stabilimento Aristea di Contursi Terme (SPI/SPG)

Il cliente

La MA.DE. Engineering è un riferimento per la verifica funzionale dei sistemi di protezione di connessione alla rete per gli impianti da fonti rinnovabili installati dalla Graded SpA.

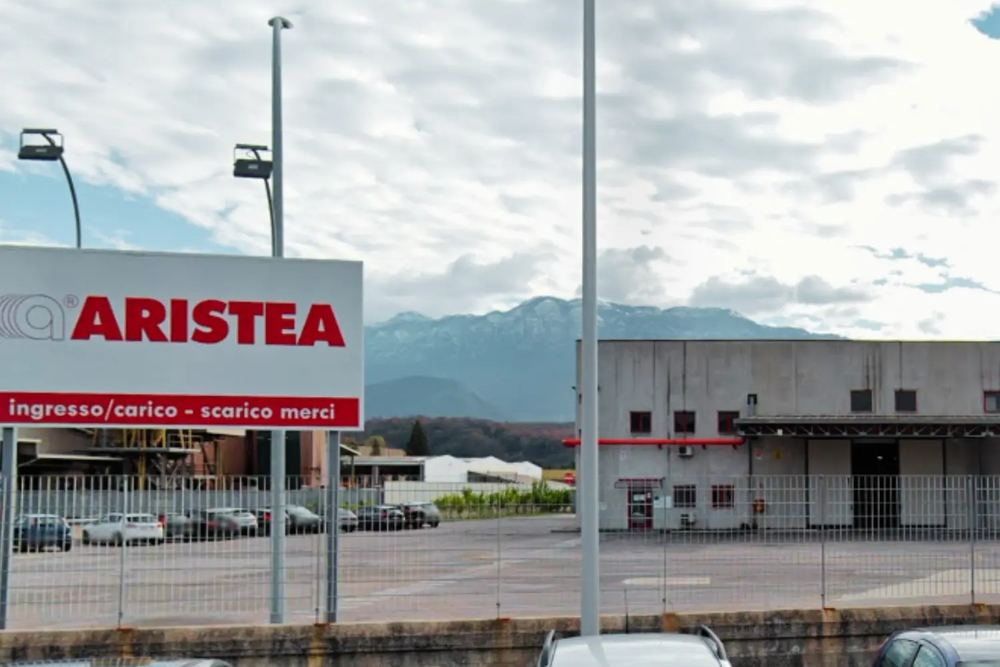

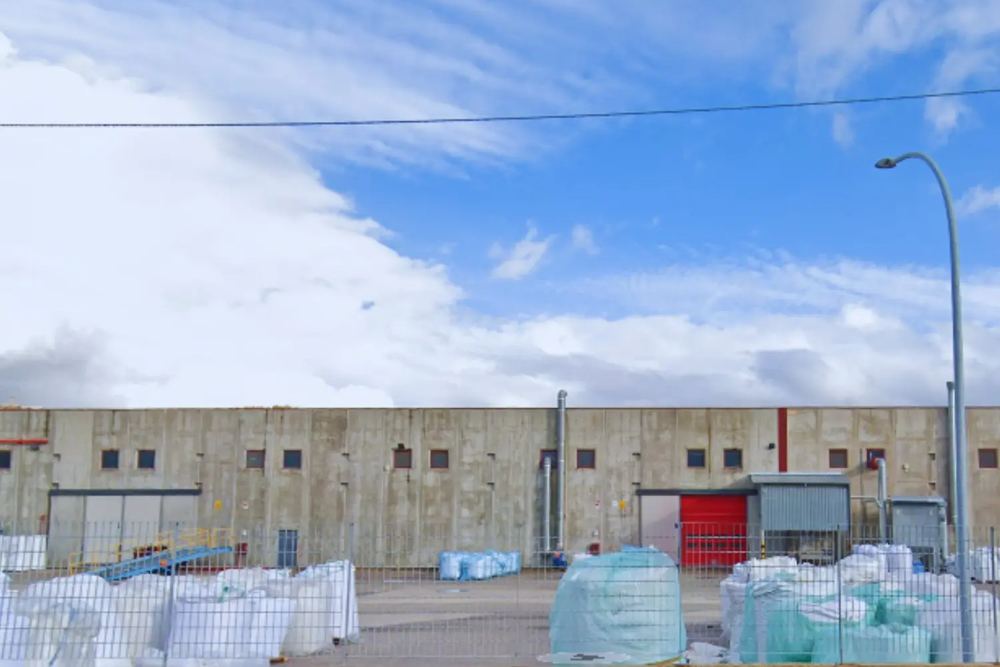

Nel caso dello stabilimento Aristea di Contursi Terme, l’impianto di produzione è distribuito sulla copertura dell’intero plesso industriale e fa capo al Power Center della cabina di trasformazione MT/bt attraverso il quadro di interfaccia in bassa tensione, su cui è presente il sistema di protezione di interfaccia SPI. La cabina di trasformazione è collegata mediante cavidotto interrato di ca. 350 m alla cabina di connessione alla rete pubblica di distribuzione in MT, sul cui quadro MT è invece presente il sistema di protezione generale SPG.

Il servizio

La MA.DE. propone ai propri clienti le verifiche di funzionalità dei sistemi di protezione di interfaccia (SPI) e generale (SPG, per connessioni MT), sia in caso di prima attivazione sia in caso di controllo periodico, garantendo una comprovata esperienza tecnica oltre alla strumentazione adeguata conforme alle Norme CEI 0-16 e CEI 0-21.

L’Autorità di Regolazione per Energia Reti e Ambiente (ARERA) ha stabilito che gli impianti elettrici connessi alle reti di distribuzione dell’energia devono soddisfare specifici requisiti, sia nel caso di connessione alla rete in bt sia nel caso di connessione alla rete in AT/MT. A questo obbligo sono soggetti tutti gli utenti della rete titolari di:

• impianti di utilizzazione, senza eccezioni in base a potenza, dimensioni dell’impianto, interrompibilità dei servizi o altre caratteristiche specifiche;
• impianti di produzione, alle stesse condizioni;
• reti interne di utenza, come definite dalle vigenti disposizioni dell’ARERA;
• reti di distribuzione dell’energia elettrica nell’ambito della realizzazione e del mantenimento della connessione tra reti di distribuzione.

Le regole tecniche di riferimento per la connessione di utenti attivi e passivi alle reti AT/MT delle imprese distributrici sono definite dalla Norma CEI 0-16 (IV ed. aprile 2019 e s.m.i.). Per la connessione alla rete in bt vige invece la Norma CEI 0-21 (IV ed. aprile 2019 e s.m.i.).

Le misure

Nell’ambito dell’attività di attivazione dell’impianto fotovoltaico del committente finale, affidata al nostro cliente, gli interventi pianificati hanno previsto la programmazione e la verifica funzionale del sistema di protezione generale (SPG), sulla linea di arrivo del distributore, e del sistema di interfaccia (SPI) sul quadro interno in bassa tensione, in coerenza con le regolazioni previste.

La MA.DE. ha eseguito l’inserimento (o il controllo) delle tarature e la verifica funzionale dei relè multifunzione a corredo degli interruttori DG e DDI, in coerenza con le modalità tecniche previste dalla Norma CEI 0-16 e con idonea strumentazione specialistica. Le attività hanno previsto:

• configurazione e verifica funzionale dei relè multifunzione SPG, per le soglie di sovracorrente di fase (50/51) e di guasto a terra (51N);
• configurazione e verifica funzionale dei relè multifunzione SPI, per le soglie di minima/massima tensione di esercizio (27/59), di massima tensione omopolare (59N), di minima/massima frequenza (81O, 81U) e di sblocco voltmetrico (81V).

Sono stati inoltre rilevati i tempi di apertura degli interruttori ed è stata effettuata la verifica di coerenza dei circuiti amperometrici e/o voltmetrici con iniezione al primario di TA, TO e/o TV.
