WEPA Italia SpA – Stabilimento di Cassino (Protezioni AT/MT)

Il cliente

La MA.DE. Engineering è un riferimento per la verifica funzionale dei sistemi di protezione di connessione alla rete per gli impianti di cogenerazione realizzati dalla CO-VER Engineering Srl nei vari insediamenti produttivi.

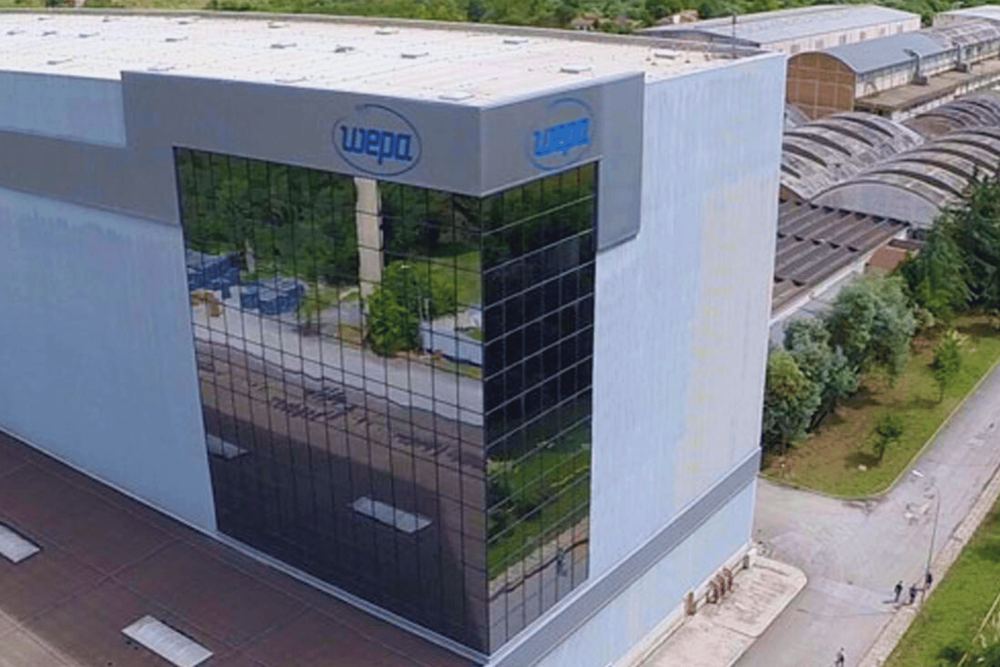

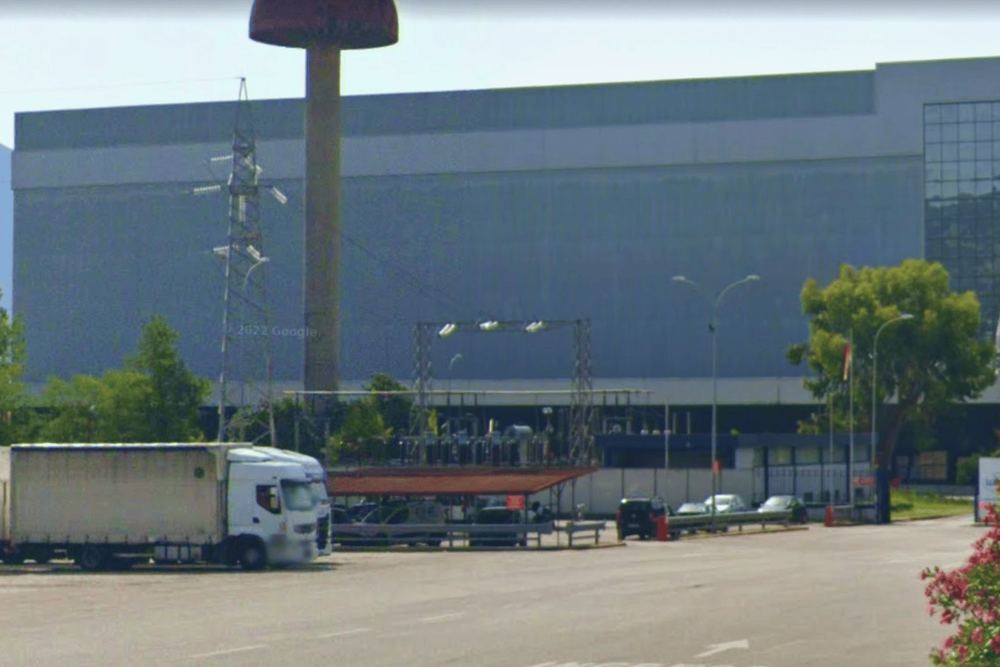

La nuova centrale, realizzata nello stabilimento WEPA Italia di Cassino (FR), è alimentata da 2 motori endotermici da 4173 kVA e si inserisce in una rete interna di stabilimento a 10 kV con svariati trasformatori di dimensioni rilevanti. A sua volta la rete interna è connessa a una stazione elettrica AT/MT, sempre di competenza WEPA, collegata alla rete a 150 kV di Terna SpA.

Il servizio

La MA.DE. propone ai propri clienti le verifiche di funzionalità dei sistemi di protezione di interfaccia (SPI) e generale (SPG, per connessioni MT), sia in caso di prima attivazione sia in caso di controllo periodico, garantendo una comprovata esperienza tecnica oltre alla strumentazione adeguata conforme alle Norme CEI 0-16 e CEI 0-21.

L’Autorità di Regolazione per Energia Reti e Ambiente (ARERA) ha stabilito che gli impianti elettrici connessi alle reti di distribuzione dell’energia devono soddisfare specifici requisiti, sia nel caso di connessione alla rete in bt sia nel caso di connessione alla rete in AT/MT. A questo obbligo sono soggetti tutti gli utenti della rete titolari di:

• impianti di utilizzazione, senza eccezioni in base a potenza, dimensioni dell’impianto, interrompibilità dei servizi o altre caratteristiche specifiche;
• impianti di produzione, alle stesse condizioni;
• reti interne di utenza, come definite dalle vigenti disposizioni dell’ARERA;
• reti di distribuzione dell’energia elettrica nell’ambito della realizzazione e del mantenimento della connessione tra reti di distribuzione.

Le regole tecniche di riferimento per la connessione di utenti attivi e passivi alle reti AT/MT delle imprese distributrici sono definite dalla Norma CEI 0-16 (IV ed. aprile 2019 e s.m.i.). Per la connessione alla rete in bt vige invece la Norma CEI 0-21 (IV ed. aprile 2019 e s.m.i.).

Le misure

Nell’ambito della realizzazione della nuova centrale di cogenerazione è stato installato il nuovo quadro MT con vari scomparti ed è stato realizzato l’adeguamento del quadro di smistamento nelle sezioni di arrivo dai TR AT/MT. Gli interventi pianificati hanno previsto la programmazione e la verifica funzionale del sistema di protezione di interfaccia (SPI) sulla linea di arrivo in AT del distributore, delle nuove protezioni MT di arrivo dei 2 TR 16 MVA 150/10 kV, delle protezioni interne di linea MT di collegamento tra le cabine e delle protezioni MT del nuovo quadro della cabina di cogenerazione.

Le attività hanno previsto i seguenti punti:

• configurazione e verifica funzionale del relè multifunzione SPI, per le soglie di minima/massima tensione di esercizio (27/59), di massima tensione omopolare (59N) e di minima/massima frequenza (81O, 81U);
• configurazione e verifica funzionale dei relè multifunzione sulle sbarre MT del quadro di smistamento e sulle linee della rete interna MT, per le soglie di sovracorrente di fase (50/51), di guasto a terra (51N) e di tensione residua (59N);
• configurazione e verifica funzionale dei relè multifunzione sui TR ausiliari della nuova centrale, per le soglie di sovracorrente di fase (50/51) e di guasto a terra (51N);
• configurazione e verifica funzionale dei relè multifunzione sui generatori rotanti endotermici, per le soglie di sovracorrente di fase (50/51), di guasto a terra rotore (64R) e di minima e massima tensione (27 e 59).

Sono stati inoltre rilevati i tempi di apertura degli interruttori ed è stata effettuata la verifica di coerenza dei circuiti amperometrici e/o voltmetrici con iniezione al primario di TA, TO e/o TV.
